SF6-nı tam qaz doldurulmuş üzük əsas vahidi ilə bilmək daha yaxşıdır

1. SF6 Qaz İzolyasiya Şirkətin əsas xüsusiyyətləri:

Qaz izolyasiya edilmiş kommutasiya  SF6-nı 10KV-dən 35kv üzük əsas vahidi ilə əsas izolyasiya mühiti kimi qəbul edir. Urbanizasiyanın inşasında, SF6 tam qazla doldurulmuş üzük əsas bölmə kompakt və modul dizaynda imzalanma faydaları var. Şəhər enerjisi şəbəkəsi, dəmir yolu tranziti, yeni enerji sənayesi və sənaye müəssisələrində geniş qəbul edir.

1.1 SF6 Qaz İzolyasiya Şurasının modul dizaynı

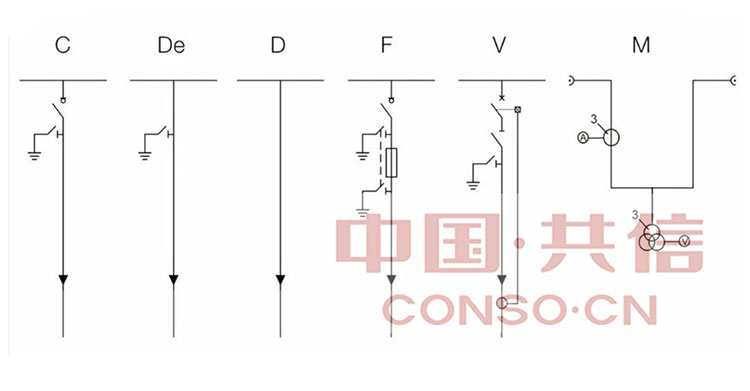

Busf6 üzük əsas vahidi  Əsasən c (kabel açarı paneli), v (vakuum dövrə açarı paneli), d (birbaşa kabel bağlantısı paneli), de (dəyəri paneli ilə birbaşa kabel bağlantısı), f (dəyişdirilmiş kəsmə paneli) və m (ölçmə paneli).

Əsl hallarda C və V vahidi kabel güc xəttini daxil etmək və çıxartmaq üçün nəzarət və qoruma təklif edir. Yük əməliyyatının funksiyasından əlavə, V vahidə qısa dövrə cərəyanı və yük cərəyanını kəsmək üçün daha çox funksiyaya malikdir. M vahidi ölçən CT, pt və enerji sayğaclarını təchiz edir. Normalda, a ilə eyni olan 800 mm genişliyi varKyn28-12. D və De Vahid, yerdən SF6 üzük əsas hissəsinin yuxarısına qədər kabel hündürlüyünü qaldırmaq üçün istifadə olunur. Bundan əlavə, F-ni giriş və nəticə çıxarmaqda, lakin terminal istifadəçiləri, Nisbi istifadəçilərin əvəzinə V bölmə yerinə V vahidi qəbul etməyi üstün tuturlar, çünki nəzarətçi dişli daha mürəkkəbdir.

1.2 SF6 Qaz İzolyasiya Sürüşünün Kompakt dizaynı

Normalda, bir C və ya v vahidə ölçüsü w * h * d = 371 * 1800 * 750 (mm), bir Kyn28-12-in bir giriş və ya çıxış paneli W * h * d = 800 * 2300 * 1500 (mm). Şübhə yoxdur ki, SF6 üzük əsas bölməsinin logistika və torpaq xərcləri üzrə daha çox rəqabət qabiliyyəti var. Üstəlik, bir SF6 Qaz İzolyasiya Sürücüsü, Kyn28-12-dən daha aşağı maddi xərclərə malikdir.

2. Bir SF6 Qaz İzolyasiya Şurasının Struktural Cype

   Qaz izolyasiya edilmiş bir açarda, əsasən SF6 qaz anbarı, əsas keçid və qırıcı, busbar sistemi, nasazlı dişli və ikincil nəzarət və qorunma sisteminə malikdir.

   SF6 Qaz Tankı 201 və ya 304 paslanmayan poladdan, illik sızma nisbəti 0,1% -dən aşağı olan, tam möhürlənmiş və izolyasiya edilmiş kimi hazırlanmışdır. 30 ildən çox müddətə istismarsız xidmət təmin edir.

   Kimi oxşardırhava izolyasiya edilmiş kommutasiya  Bir giriş və çıxış panelindəki əsas keçid və qırıcı, toplu keçid, söndürmə açarı və elektrik sistemlərinin idarə olunması və qorunması üçün vakuum dövrə qırıcısıdır.

   Bir ortaq SF6 tankında, 10 kV-lik güc şəbəkəsi sistemindən çoxu 7 modul vahid inteqrasiya edə bilər. Əks təqdirdə, uzantılar üçün bir əlaqə kabeli və kabel fişi lazımdır. Bununla birlikdə, bir ortaq bir tankda modul vahidlər mis Busbar tərəfindən bağlanır.

   İkinci dərəcəli nəzarət və qoruma sistemi SF6 üzük əsas vahidini sistem çatışmazlığından qorumaq üçün dəyər gərginliyini və cari izləmək funksiyasına malikdir. Bu vaxt, həmçinin avtomatlaşdırmanı, uzaqdan idarəetmə, məlumatların alınması və SCADA sisteminə daxil olmağı da dəstəkləyir. Bundan əlavə, SF6 üzük əsas bölməsi də nəzarət və siqnal ötürülməsinin normal işləməsini təmin etmək üçün köməkçi enerji təchizatı təmin edir.

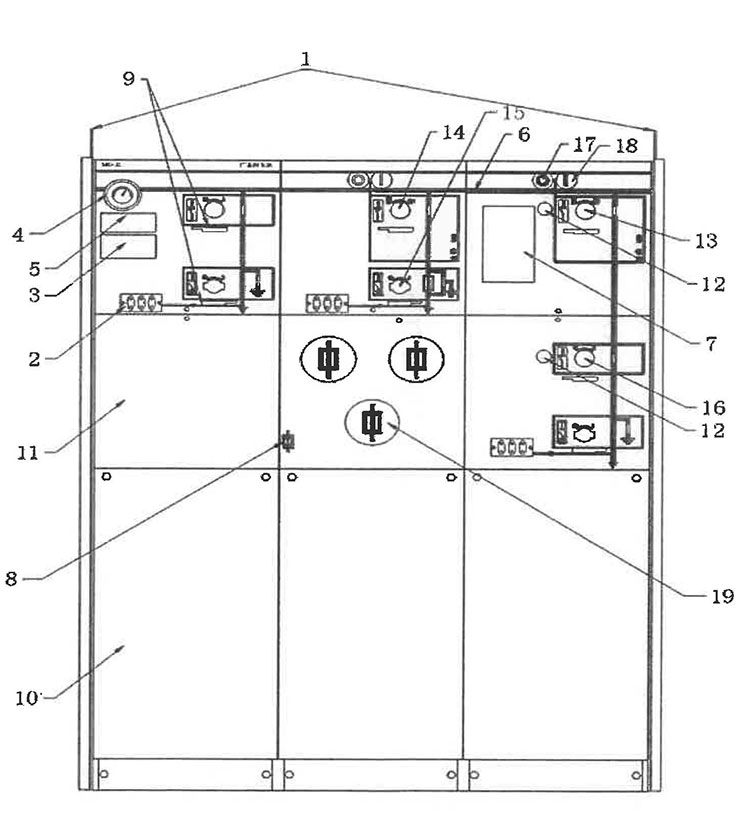

2.1 SF6 Qaz İzolyasiya edilmiş Cəsədökü Güclü Tructure D iAgram:

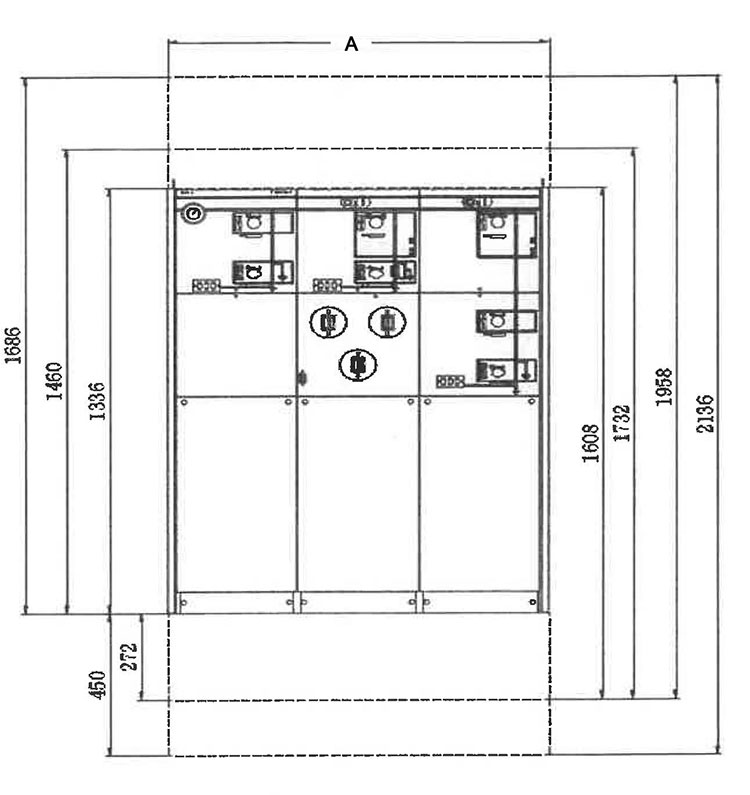

2.2 Bir SF6 üzük əsas vahidi kənarındakı ölçülər:

2.3 standart S Oledicy və E XTension m odules:

3. SF6 Qaz İzolyasiya Şirkəti
