Yuxarıda və 800 kVA-dan aşağı olan paylama transformatoru müqayisəsi

Conso Elektrik Elmləri və Texnologiyaları Co, Ltd 2006-cı ildən bəri 35 kV-lik paylama transformatoru 35 kV-lik paylama transformatoru istehsal edib. Konso Elektrik dizayn və istehsal sahəsində geniş və zəngin təcrübə yığdı. Konso Elektrik Mühəndisləri İnanır10 kV paylama transformatorlarıYuxarıda və 800 kVA-dan aşağı olan texniki xüsusiyyət və məhsul quruluşu ilə bağlı əhəmiyyətli fərq var.

1. Texniki dəqiqləşdirmə üzrə paylama transformatorunun fərqi:

Bir paylama transformatorunun daha böyük gücü daha böyük qiymətləndirilən bir cərəyanı dəstəkləyə bilər. Üstəlik800 kVA-dan yuxarı olan paylama transformatoruDaxili təzyiq və cari sabitliyə daha ciddi qorunma lazımdır.

A.İnternet təzyiq: Transformatorun içərisində ciddi bir arızanın baş verdiyi zaman çox miqdarda qaz yaradılacaqdır. İzolyasiya yaşlanmasını sürətləndirəcək və istilik yayma qabiliyyətini azaldır. Transformatorun daxili təzyiqi kritik dəyəri aşdıqda da partlayışa səbəb ola bilər. Daha böyük tutumlu paylama transformatoru bir əməliyyat uğursuzluğunda daha çox qaz yaradacaqdır. Bu anda yaranan qazın miqdarı bu anda ciddi nəticələrə səbəb olmaq üçün kifayətdir, 800KVA və daha yuxarı gücü olan paylama və enerji transformatorları IEC 60076 görə qaz rele ilə quraşdırılmalıdır.

B.Current Sabitlik: Dağıtım və güc transformatorunun daha böyük bir qabiliyyəti, ilkin və ikincilinin hər iki tərəfindən daha çox dövrə çəkəcəkdir. Distribution transformatorunu həm yaxın, həm də uzaq bir paylama xətlərindən qorumaq üçün daha həssas bir dövrə açarı və CT tələb olunacaq. Dağıtım transformatorunun iki əsas cari qorunması differensial qorunma və cari sürətli qorunma.

2. Məhsul quruluşunda paylama transformatorunun fərqi:

Əməliyyat uğursuzluğu daha böyük tutumlu paylama transformatorundan daha ciddi nəticə yaranacaqdır. Daha möhkəm bir daxili quruluşa və həssas komponentlərə sahib olmaq üçün daha böyük tutumlu paylama transformatoru üçün lazımdır.

Bir paylama transformatorunu qısa bir dövrədən qorumaq üçün daha möhkəm bir daxili quruluş, çünki daha ciddi bir elektrik enerjisi sərbəst buraxılacaqdır. Bundan əlavə, 800 kVA-dan yuxarı bir paylama transformatoru folqa sarğı kimi davamlı və ya spiral dolama qəbul edəcəkdir. Bu vaxt, daha böyük bir potensialın paylama transformatoru daha güclü bir soyutma sisteminə ehtiyac duyur. Xüsusilə transformator həddən artıq yükləndikdə 800 kVA-dan yuxarı bəzi paylama transformatorları üçün ofaf soyutma metodunu qəbul etmək lazımdır.

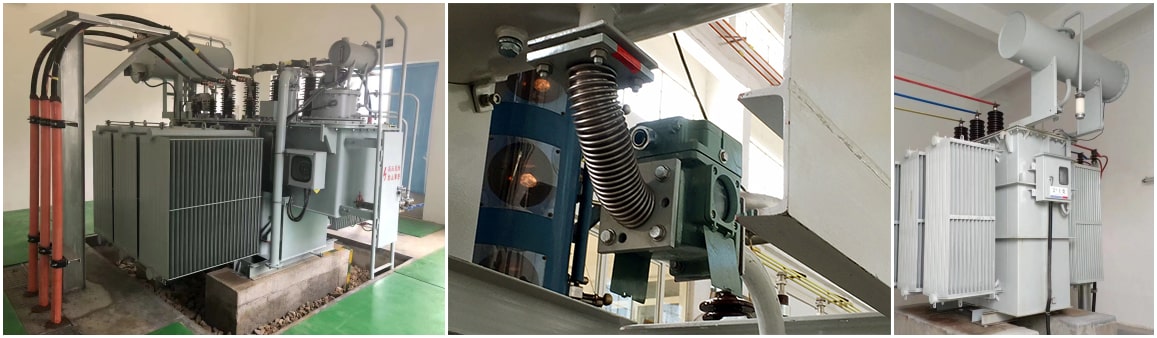

Daha böyük olduğundanDağıtma və güc transformatoruəməliyyat uğursuzluğunda daha çox qaz hazırlayardı. Bir qaz rölesi bir paylama transformatoru ilə təchiz edilməlidir. Kiçik qaz bir paylama transformatorunun üst hissəsini toplayanda həyəcan görəcək və daxili təzyiqin dəhşətli bir artım olduğu zaman əsas dövrə qırıcılarını söndürdükdə səslənəcəkdir. Bundan əlavə, daxili təzyiqi təşkil etmək üçün, bir transformator bitkisi də yayınma yaşlanmasından sağ qalan paylama transformatorlarını qorumaq üçün qəbul ediləcəkdir. Bu vaxt, güc çatışmazlığından itkini azaltmaq üçün, 800 kVA-dan yuxarı bəzi paylama transformatoru, yüklənən tap dəyişdirici (NLTC) deyil, yükləmə tap dəyişdirici (OLTC) təchiz edə bilər.

Bir paylama transformatoru, həm texniki spesifikasiyadan, həm də 800 kVA-dan aşağı olan həm texniki spesifikasiyadan, məhsul quruluşundan aydın bir fərqə malikdir. Bunun səbəbi, daha böyük potensialın paylanması transformatorlarının əməliyyat uğursuzluğundan yaşamaq üçün daha ciddi qorunması lazımdır.
