Niyə GCS Aşağı Gərginlikli Kommutasiya Qurğuları Müasir Enerji Paylayıcı Sistemlər üçün Ağıllı Seçimə çevrilir?

Xülasə:Etibarlı aşağı gərginlikli enerji paylanması elektrik avadanlığının birləşdirilməsindən daha çox şey tələb edir. Bu, sxemləri təşkil edə, əməliyyat təhlükəsizliyini yaxşılaşdıra, texniki xidməti sadələşdirə və getdikcə daha mürəkkəb avtomatlaşdırma tələblərini dəstəkləyə bilən keçid qurğusu sistemi tələb edir.CONSO·CN GCS Aşağı Gərginlikli Kommutatormodul funksional bölmələr, praktiki çekmece mexanizmləri, bölmələrə ayrılmış konstruksiya və çevik kabel birləşmələri ətrafında dizayn edilmişdir. Bu məqalə onun strukturunu, əsas texniki xüsusiyyətlərini, tətbiqlərini, üstünlüklərini və mühəndislər, podratçılar, distribyutorlar və sənaye enerji sistemi alıcıları üçün vacib seçim mülahizələrini izah edir.

Mündəricat

• GCS aşağı gərginlikli keçid qurğusu nədir?
• GCS keçid qurğusunun əsas struktur xüsusiyyətləri hansılardır?
• Niyə Güc Paylanması üçün GCS Aşağı Gərginlikli Kommutator Seçin?
• GCS GCK Aşağı Gərginlikli Kommutator ilə necə müqayisə edir?
• GCS aşağı gərginlikli keçid qurğusu harada istifadə olunur?
• Alıcılar GCS aşağı gərginlikli keçid qurğusunu necə seçməlidirlər?
• İstehsalçının bacarığı niyə vacibdir?
• GCS Aşağı Gərginlikli Kommutasiya Qurğuları Haqqında Tez-tez Verilən Suallar

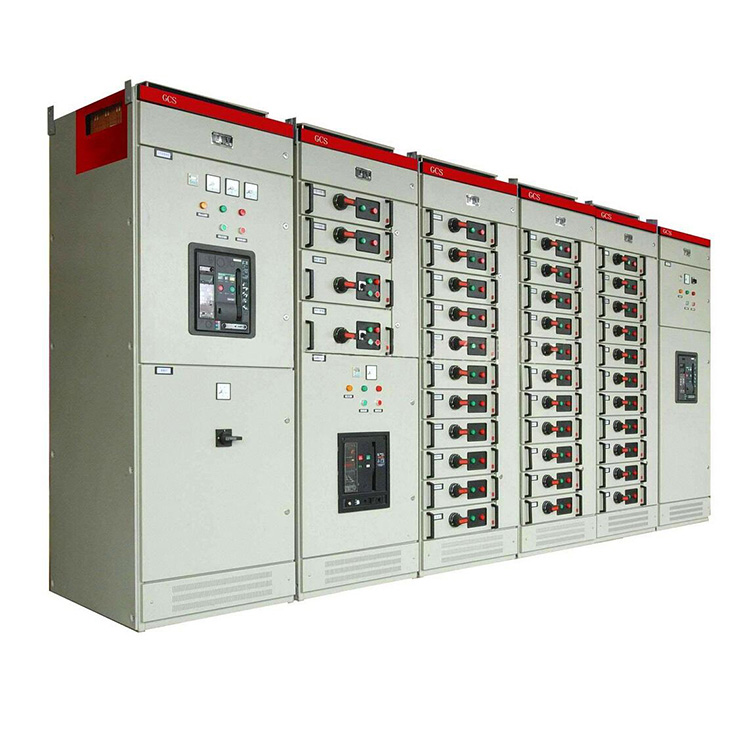

GCS aşağı gərginlikli keçid qurğusu nədir?

GCS Aşağı Gərginlikli Kommutasiya qurğusu kompakt elektrik qurğusu daxilində çoxsaylı sxemlərin, motor idarəetmə funksiyalarının, avtomatlaşdırma interfeyslərinin və texniki xidmət girişinin təşkil edilməli olduğu tətbiqlər üçün nəzərdə tutulmuş modul aşağı gərginlikli enerji paylama və idarəetmə həllidir.

Adi aşağı gərginlikli keçid qurğuları konfiqurasiyaları ilə müqayisədə GCS avadanlığı modul funksional bölmələrə və praktiki çıxarma və hərəkət mexanizmlərinə daha çox diqqət yetirir. CONSO·CN-nin məhsul məlumatlarına əsasən, onun GCS həlli müştərinin tək sətirli diaqramına, tərtibat planına və satınalma siyahısına uyğun olaraq hazırlana bilər ki, bu da son konfiqurasiyanın faktiki paylama sistemi ilə daha yaxşı uyğunlaşmasına imkan verir.

Layihə çoxlu çıxış qidalandırıcıları və müstəqil funksional bölmələr tələb etdikdə dizayn xüsusilə faydalıdır. Bütün şkafı bir elektrik sahəsi kimi nəzərdən keçirmək əvəzinə, GCS konstruksiyası avadanlığı funksional bölmələrə bölərək operatorlara fərdi sxemləri təcrid etməyə və lokallaşdırılmış nasazlığın potensial təsirini məhdudlaşdırmağa kömək edir.

GCS keçid qurğusunun əsas struktur xüsusiyyətləri hansılardır?

GCS sisteminin effektivliyi onun elektrik komponentləri, şinlərin təşkili, funksional bölmələr, kabel bölmələri və çıxarıla bilən qurğular arasındakı əlaqədən irəli gəlir. GCS həllini qiymətləndirərkən bir neçə struktur xüsusiyyətləri xüsusilə vacibdir.

Modul funksional vahidlər

Modul quruluş faktiki paylama tələblərinə uyğun olaraq müxtəlif sxemləri konfiqurasiya etməyə imkan verir. Bu, qidalandırıcıların, motor idarəetmə sxemlərinin, avtomatlaşdırma avadanlığının və köməkçi yüklərin müxtəlif elektrik konfiqurasiyalarına ehtiyac duyduğu sənaye obyektləri üçün dəyərlidir.

Ayrılmış Funksional Bölmələr

Funksional bölmələr və bölmələr aydın şəkildə ayrılmaqla dizayn edilmişdir. Bu tənzimləmə nasazlığın təsirini daha kiçik bir sahəyə məhdudlaşdırmağa kömək edə bilər və texniki qulluq işçilərinə digər dövrələri lazımsız şəkildə pozmadan ayrı-ayrı hissələrdə işləməyə imkan verir.

Üç-Busbar Horizontal Aranjımanı

CONSO·CN məhsul məlumatı dinamik və istilik sabitliyini təmin etmək üçün nəzərdə tutulmuş üç avtobuslu üfüqi tənzimləməni müəyyən edir. Göstərilən dizayn tətbiq olunan konfiqurasiya və şərtlərdən asılı olaraq 80/176 kA-a qədər qısaqapanma cərəyanının təsirinə tab gətirə bilər.

Yüksək Dövrə Sıxlığı

Tək bir MCC kabineti istehsalçının dərc etdiyi məhsul məlumatlarına əsasən 22 dövrə qədər yerləşdirə bilər. Bu konfiqurasiya enerji istehsalı, neft-kimya, sənaye avtomatlaşdırılması və çoxlu sayda elektrik yükü olan digər obyektlər üçün faydalı ola bilər.

Praktik kabel bölməsi

Xarici kabel birləşmələri konfiqurasiyadan asılı olaraq müxtəlif istiqamətlərdən kabel girişi və çıxışı olan xüsusi kabel bölməsində yerləşdirilmişdir. Sıfır ardıcıl cərəyan transformatoru həmçinin kabel bölməsində yerləşdirilə bilər ki, bu da quraşdırma və texniki xidmətin asanlaşdırılmasını dəstəkləyir.

Geniş İkinci Əlaqələr

GCS çekmece bölmələri birdən çox ikincil plug-in kontaktlarını təmin edə bilər. CONSO·CN bildirir ki, 1 və daha yuxarı vahidlərin 32 cütü ola bilər, yarım vahid konfiqurasiyaların isə 20 cütü ola bilər. Bu imkan kompüter interfeyslərini, avtomatik idarəetmə sxemlərini və digər ikinci dərəcəli idarəetmə tələblərini dəstəkləyir.

Niyə Güc Paylanması üçün GCS Aşağı Gərginlikli Kommutator Seçin?

Sənaye elektrik sistemləri üçün keçid qurğularının seçimi yalnız ilkin quraşdırmaya deyil, həm də istismara, nasazlıqların aradan qaldırılmasına, genişləndirilməsinə və texniki xidmətə təsir göstərir. GCS texnologiyası bir sıra praktik üstünlüklər təklif edir.

Digər mühüm üstünlük dizayn elastikliyidir. GCS kommutator qurğuları adi şkaf kimi seçilməməlidir. Peşəkar istehsalçı avadanlıqları elektrik təsvirlərinə, avadanlıq sxemlərinə və satınalma tələblərinə uyğun olaraq konfiqurasiya edə bilər. Bu yanaşma, yük bölgüsü və şkaf konfiqurasiyasının standart tənzimləmələrdən fərqli olduğu layihələr üçün xüsusilə dəyərlidir.

GCS GCK Aşağı Gərginlikli Kommutator ilə necə müqayisə edir?

GCS və GCK hər ikisi aşağı gərginlikli paylama sistemlərində istifadə olunur, lakin onların struktur yanaşmaları eyni deyil. CONSO·CN, GCK aşağı gərginlikli keçid qurğusu ilə müqayisədə GCS-ni qabaqcıl tip kimi təsvir edərək, onun daha modulluğunu və daha praktiki çıxarma və hərəkət təşkilini vurğulayır.

Düzgün seçim son nəticədə sistem gərginliyinə, cərəyana, qısaqapanma tələblərinə, dövrə kəmiyyətinə, şkafın ölçülərinə, idarəetmə arxitekturasına, texniki xidmət strategiyasına və tətbiq olunan standartlara əsaslanmalıdır, çünki o, daha təkmil göründüyü üçün sadəcə bir model seçmək deyil.

GCS aşağı gərginlikli keçid qurğusu harada istifadə olunur?

GCS sistemləri geniş sənaye və infrastruktur enerji paylama mühitləri üçün uyğundur. Onların modul arxitekturası layihədə çoxsaylı çıxış sxemləri olduqda və ya avtomatlaşdırma sistemləri ilə inteqrasiya tələb olunduqda xüsusilə dəyərlidir.

• Enerji istehsalı:Böyük generasiya qurğuları ilə əlaqəli paylama və motor idarəetmə tələblərini dəstəkləyir.
• Neft-kimya obyektləri:Çoxsaylı mühərriklərin, nasosların, idarəetmə sistemlərinin və köməkçi yüklərin mütəşəkkil paylanma tələb etdiyi yerlərdə faydalıdır.
• Sənaye istehsalı:Bir çox istehsal xəttini və elektriklə işləyən maşınları idarə etməyə kömək edir.
• Ticarət və infrastruktur obyektləri:Mərkəzləşdirilmiş aşağı gərginlikli paylama sistemləri üçün konfiqurasiya edilə bilər.
• Avtomatlaşdırma sistemləri:Çoxlu ikincil kontaktlar kompüter interfeyslərini və avtomatik idarəetmə sxemlərini dəstəkləyə bilər.
• Böyük elektrik paylama layihələri:Modul şkaflar layihənin bir xəttli diaqramına və avadanlıq sxeminə uyğun olaraq konfiqurasiya edilə bilər.

Böyük qurğular üçün koordinasiya edilmiş keçid qurğuları sırası daxilində çoxlu qidalandırıcıları təşkil etmək imkanı paylama arxitekturasının ümumi davamlılığını yaxşılaşdıra bilər.

Alıcılar GCS aşağı gərginlikli keçid qurğusunu necə seçməlidirlər?

GCS kabinetinin alınması kabinetin özündən deyil, elektrik sistemindən başlamalıdır. İxtisaslı təchizatçı müvafiq konfiqurasiyanı müəyyən etmək üçün kifayət qədər texniki məlumat almalıdır.

1. Elektrik parametrlərini təsdiqləyin.Nominal gərginlik, nominal cərəyan, tezlik, qısaqapanma tələbləri və digər layihəyə xas parametrləri müəyyənləşdirin.
2. Tək sətirli diaqramı hazırlayın.Bu, təchizatçıya daxil olan və çıxan sxemlər haqqında aydın bir anlayış təmin edir.
3. Dövrə miqdarını təyin edin.Qidalandırıcıları, motor idarəetmə sxemlərini, köməkçi sxemləri və gələcək genişləndirmə tələblərini nəzərdən keçirin.
4. Fiziki quruluşu qiymətləndirin.Şkafın ölçüləri, kabel istiqaməti, quraşdırma sahəsi və texniki xidmət boşluğu nəzərə alınmalıdır.
5. Nəzarət tələblərini müəyyənləşdirin.Avtomatlaşdırma, monitorinq, kompüter interfeysləri və ikincil sxemlər istehsaldan əvvəl müəyyən edilməlidir.
6. Qoruma koordinasiyasını yoxlayın.Elektrik kəsiciləri və cərəyanı məhdudlaşdıran komponentlər faktiki paylama sisteminə uyğun seçilməlidir.
7. Test və sənədləri nəzərdən keçirin.Alıcılar müvafiq texniki təsvirləri, sınaq sənədlərini, komponentlərin siyahılarını və əməliyyat məlumatlarını tələb etməlidirlər.

Fərdi layihələr üçün təchizatçıya tam tək sətirli rəsm, tərtibat planı və satınalma siyahısı ilə təmin etmək rabitəni əhəmiyyətli dərəcədə yaxşılaşdıra və konfiqurasiya səhvlərini azalda bilər. CONSO·CN xüsusi olaraq bu sənədləri GCS istehsal prosesinin bir hissəsi kimi müəyyən edir.

İstehsalçının bacarığı niyə vacibdir?

Aşağı gərginlikli keçid qurğusu şkafı sadə metal korpusdan daha çox əlaqələndirilmiş elektrik qurğusudur. Şin konstruksiyasının keyfiyyəti, naqillər, funksional bölmənin yığılması, komponentlərin seçilməsi, mexaniki tənzimləmə və sınaq bütün son sistemin etibarlılığına təsir göstərə bilər.

Çin GCS Aşağı Gərginlikli Kommutator istehsalçısı və ya təchizatçısını seçərkən alıcılar qiymətdən daha çox qiymət verməlidirlər. Əsas amillərə aşağıdakılar daxildir:

• Aşağı gərginlikli keçid qurğularının istehsalında təcrübə
• Tək sətirli diaqramları və layihə təsvirlərini şərh etmək bacarığı
• Fərdiləşdirmə və mühəndislik imkanları
• Montaj zamanı keyfiyyətə nəzarət prosedurları
• Zavod sınaq və yoxlama qabiliyyəti
• Texniki sənədlərin mövcudluğu
• Satışdan sonra texniki dəstək
• Daha geniş paylama sistemi ilə keçid qurğularını əlaqələndirmək bacarığı

CONSO·CN GCK, MNS və GGD həlləri ilə yanaşı, daha geniş aşağı gərginlikli keçid qurğuları portfelinin bir hissəsi kimi GCS təqdim edir. Onun məhsul məlumatı, həmçinin müştəri təsvirləri və paylama tələbləri əsasında fərdiləşdirilmiş istehsalı vurğulayır.

Təchizatçıları müqayisə edən alıcılar üçün aşağı gərginlikli keçid qurğuları məhsul çeşidi hansı kabinet arxitekturasının müəyyən bir layihə üçün ən uyğun olduğunu müəyyən edərkən faydalı kontekst təmin edə bilər.

GCS Aşağı Gərginlikli Kommutasiya Qurğuları Haqqında Tez-tez Verilən Suallar

GCS aşağı gərginlikli keçid qurğusunun əsas məqsədi nədir?

Onun əsas məqsədi aşağı gərginlikli elektrik dövrələrini paylamaq, nəzarət etmək, qorumaq və idarə etməkdir. Onun modul arxitekturası çoxlu qidalandırıcılar, funksional bölmələr və avtomatlaşdırma interfeysləri tələb edən sistemlər üçün xüsusilə uyğundur.

GCS adi aşağı gərginlikli keçid qurğularından nə ilə fərqlənir?

GCS modul funksional bölmələri, çıxarıla bilən çekmece mexanizmlərini, hissələrə bölünmüş konstruksiyanı, çevik kabel quruluşlarını və geniş ikincili plug-in birləşmələrini vurğulayır. Bu xüsusiyyətlər mürəkkəb paylama sistemlərinin konfiqurasiyasını və saxlanmasını asanlaşdıra bilər.

GCS keçid qurğuları fərdiləşdirilə bilərmi?

Bəli. CONSO·CN-ə görə, GCS keçid qurğuları müştərinin tək xəttli rəsminə, plan planına və satınalma siyahısına uyğun olaraq istehsal edilə bilər.

MCC şkafında neçə dövrə yerləşə bilər?

İstehsalçının dərc etdiyi məlumatda deyilir ki, bir MCC kabineti 22 dövrə qədər yerləşə bilər. Həqiqi tutum xüsusi elektrik konfiqurasiyasına və şkafın təşkilinə uyğun olaraq təsdiqlənməlidir.

GCS avtomatlaşdırılmış sənaye sistemləri üçün uyğundurmu?

Bəli. Mövcud ikincili qoşulma kontaktları kompüter interfeyslərini və avtomatik idarəetmə sxemlərini dəstəkləmək üçün nəzərdə tutulmuşdur ki, bu da konfiqurasiyanı geniş idarəetmə naqillərinin tələb olunduğu sənaye avtomatlaşdırma tətbiqləri üçün uyğun edir.

Nəticə: GCS Aşağı Gərginlikli Kommutator Layihəniz üçün Doğru Seçimdirmi?

GCS Aşağı Gərginlikli Kommutasiya qurğusu müasir sənaye enerji sistemlərinin tələblərinə cavab vermək üçün modul paylama arxitekturasını, ayrılmış funksional bölmələri, praktiki çıxarıla bilən qurğuları, təşkil edilmiş kabel birləşmələrini və geniş ikinci dərəcəli interfeysləri özündə birləşdirir. Çoxlu dövrə, avtomatlaşdırma, mühərrik idarəetməsi və fərdiləşdirilmiş paylama sxemlərini əhatə edən layihələr üçün düzgün istehsalçının seçilməsi keçid qurğusunun növünü seçmək qədər vacibdir. Sənaye, kommersiya və ya infrastruktur layihəsi üçün GCS həllini qiymətləndirirsinizsə,bizimlə əlaqə saxlayınCONSO·CN ilə uyğun konfiqurasiyanı müzakirə etmək üçün tək sətirli diaqramınız, tərtibat planınız və texniki tələblərinizlə.
